وصف

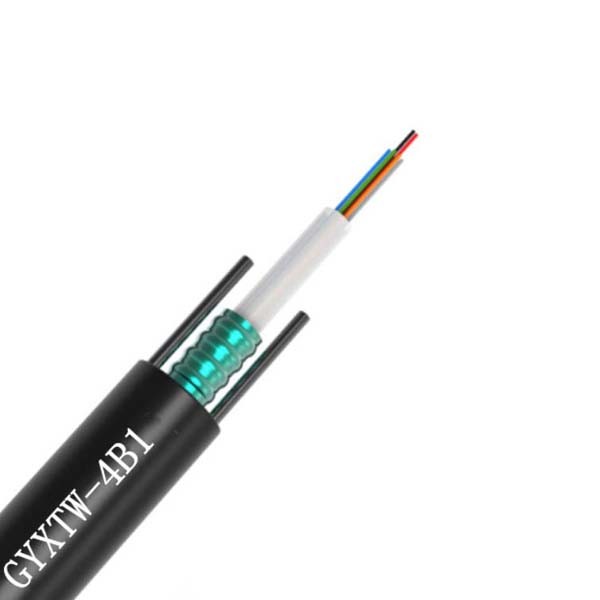

كابل الألياف الضوئية GYXTW مصنوع من ألياف بصرية بحجم 250 ميكرون في غلاف صنوبر ذو معامل عالي مملوء بمركب مقاوم للماء.يتم لف الأنبوب المفكوك طوليًا بشريط فولاذي مطلي بالبلاستيك على الوجهين (PSP).تمت إضافة مادة حاجز الماء بين الشريط الفولاذي والأنابيب السائبة لضمان الانضغاط والمقاومة الطولية للماء لكابل الألياف الضوئية.يتم وضع سلكين متوازيين من الصلب على كلا الجانبين ثم يتم بثقهما في غلاف بولي إيثيلين لتشكيل الكابل.
سترة أحادية الأنبوب مدرعة / كابل ألياف ضوئية مدرع واحد مع ألياف موضوعة في أنبوب عازل فضفاض.قلب الكابل محمي بدرع من شريط فولاذي مموج وغطاء بسترة خارجية من البولي إيثيلين.يوفر سلكان صلبان مدمجان توتر الرغبة.

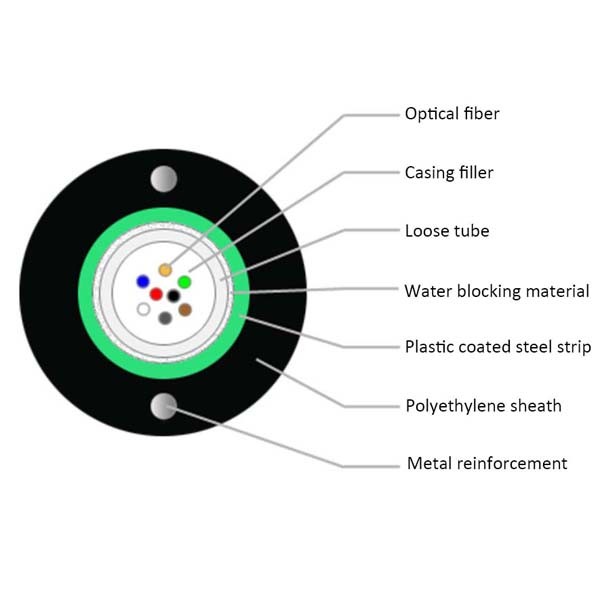

بناء المنتج
| الفيبر | 2-24 ألياف ، أنبوب أحادي السائب مملوء بالهلام |
| درع | الشريط الفولاذي المموج (PSP) |
| عضو قوة | سلك فولاذي مدمج |
| الغلاف الخارجي | البولي إيثيلين الأسود المقاوم للأشعة فوق البنفسجية والرطوبة (PE) |
سمات
1. هيكل مملوء بالهلام أحادي الأنبوب لحماية فائقة للألياف.
2. ذراع CST لحماية الكابل من هجوم القوارض والأضرار الميكانيكية.
3. يوفر الأسلاك الفولاذية المدمجة قوة شد ومقاومة سحق مرغوبة.
4. مدمجة وسهلة التركيب.
5. تصميم مقاوم للأشعة فوق البنفسجية والرطوبة
هيكل الكابلات والمعلمة
| الفيبر عدد |
أنبوب قطر الدائرة |
أسلاك الفولاذ قطر الدائرة |
سمك الغمد (اسمى، صورى شكلى، بالاسم فقط*) |
القطر الإجمالي (اسمى، صورى شكلى، بالاسم فقط**) |
وزن (تقريبًا) |
| مم | مم | مم | مم | كجم / كم | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
أداء بصري كابلالفيبر
أداء الألياف البصرية الكبلية (ITU-T Rec. G.652D)
| غرض | تخصيص |
| نوع الألياف | وضع فردي |
| مادة الألياف | مخدر السيليكا |
| معامل التوهين @ 1310 نانومتر @ 1383 نانومتر @ 1550 نانومتر @ 1625 نانومتر |
≤ 0.36 ديسيبل / كم ≤0.35 ديسيبل / كم ≤0.22 ديسيبل / كم ≤0.25 ديسيبل / كم |
| انقطاع النقطة | ≤ 0.05 ديسيبل |
| الطول الموجي لقطع الكابل | ≤ 1260 نانومتر |
| الطول الموجي صفر التشتت | 1300 ~ 1324 نانومتر |
| منحدر تشتت صفري | ≤0.092 حصان / (نانومتر².كم) |
| تشتت لوني @ 1288 ~ 1339 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر |
≤3.5 حصان / (نانومتر. كم) ≤5.3 حصان / (نانومتر. كم) ≤18 حصان / (نانومتر. كم) ≤22 حصان / (نانومتر. كم) |
| PMD | ≤0.2 حصان / كم½ |
| وضع قطر المجال @ 1310 نانومتر | (8.6 ~ 9.5) ± 0.6 ميكرومتر |
| الأساسية / خطأ تركيز كلاد | ≤0.6 أم |
| قطر الكسوة | 125.0 ± 1 ميكرومتر |
| تكسية غير دائرية | ≤1.0٪ |
| قطر الطلاء الأساسي | 245 ± 10 ميكرومتر |
| مستوى اختبار الإثبات | 100 كيلوباسكال (= 0.69 جيجا باسكال) ، 1٪ |
| اعتماد درجات الحرارة 0 ℃ ~ + 70 ℃ @ 1310 و 1550 نانومتر |
≤ 0.1 ديسيبل / كم |
نطاق درجة حرارة التطبيق
| نطاق الحرارة الشغالة | -40 إلى + 60 ℃ |
| نطاق درجة حرارة التخزين / النقل | -40 إلى + 60 ℃ |
| نطاق درجة حرارة التثبيت | -20 ℃ إلى + 50 ℃ |
